Les aiguilles

Bonsoir,

je vous présente ici un petit sujet qui m'a un peu occupé ... et j'ai découvert plein de choses intéressantes ! Si vous voulez l'enrichir ou le corriger, je mettrai à jour le post initial, le sujet est plus que vaste, certains fabriquants annonçant quelques milliers de références !

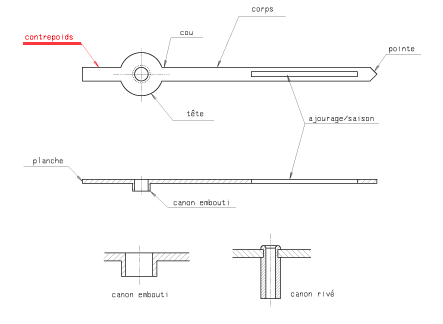

Quelques termes spécifiques aux aiguilles





Matières travaillées

• Laiton (Cuivre / Zinc)
• Bronze (Cuivre / Etain)
• Pfinodal (Cuivre / Nickel / Etain + Autre)

Processus de fabrication

Résumons brièvement les étapes de fabrication: tout débute par une bande de métal (or, laiton, bronze ou pfinodal) sur laquelle on procède au pré-perçage du trou de canon, qui servira de repère aux étapes suivantes (trou par trou, à l’aide d’une presse équipée d’un perceur et d’une matrice).
Vient ensuite l’opération du canonnage, permettant d’emboutir le canon sur la bande. Elle est suivie par le découpage de chaque aiguille, dont la forme a été créée à l’aide d’outillage spécifiquement conçu en interne.
La finition de chaque pièce (diamantage et polissage) est à nouveau entièrement faite à la main sur des posages. Les aiguilles sont à cet effet collées sur un support pour être en premier lieu diamantées (action d’usiner la surface de l’aiguille avec un diamant), puis une fois décollées, elles sont réalignées sur un posage pour être polies. Au terme des deux opérations, elles auront obtenu leur éclat final.
Pour la mise en couleur, toutes les aiguilles, à l’exception de l’or, subissent un traitement de surface, de bain galvanique. Auparavant, les couleurs rouge, blanc et noir étaient de mise pour les vernis.
Aujourd’hui, les marques font preuve de créativité dans l’exploration des teintes. Chaque pigment comme par exemple le luminova et chaque peinture est à nouveau appliqué manuellement.
Pour terminer dans un esprit de recherche d’excellence, le rigoureux contrôle qualité consiste à encarter les aiguilles une à une sur des cartes de conditionnement pour les vérifier au micro. En raison des nombreuses manipulations subies, et des exigences de l’horlogerie haut de gamme (respect des cotes), le taux de déchets reste non négligeable (30 à 40%). Précisions à ce stade que seules les matières précieuses sont refondues.

Matériel Lumineux

Jusqu'en 1963 la matière lumineuse utilisée suivant autorisation était le radium.
Ensuite, il a été remplacé par du tritium, qui éait plus faiblement radioactif.
A partir de 1993, appuyé par des lois, le LumiNova (concu et produit par Nemoto & Co., Ltd.qui possède …100% du marché), un matériau non radioactif, a été introduit dans tous les cadrans des manufactures.
Un peu plus tard (2000) une version améliorée a été introduite - Superluminova- , plus lumineuse.

Promethium 147

trouver photo o_)) utilisé jusqu'à quand ???

Radium





Tritium





Luminova



Vendu sous forme de poudre que l’on amalgame avec de la colle pour ensuite le déposer sur les aiguilles.

Le relumage

Technique permettant de remettre de la matière sur les aiguilles ou le cadran



puis la 2 et la 3

Quelques formes ...

J'ai essayer de rassembler ici les montres que l'on peut aussi reconnaitre grâce à leurs aiguilles, certaines formes étant bien sur trop classiques pour être distinctives ...

Bâton



Broad Arrow (Heures)



Cathédrales (Minutes)



Chandelle



Croissant de Lune & Dauphine



Eclair



Échelle



Feuilles



Flieger



Harpon



Glaive



Lance



Lolipop (Seconde) & Mercedes (heures)



Océan



doit y avoir une photo plus belle quelques part ...

Pomme Excentrée ou Breguet



Sagaie



Seringues



Serpentine



Snake head ou hammer head



Snowflake (flocon de neige)



Squelette



Poires



Vernier



Mais qu'est ce que c'est ?

Quand le chrono est arrêté, les secondes sont lues avec l'aiguille principale. le dixième de seconde est ensuite lu en regardant quel chiffre (1 à 9) est exactement aligné avec un index du cadran.

Exemple : Si l'aiguille s'arrête entre 9 et 10 et que le 7 du vernier est aligné avec un index alors le temps est de 9 secondes et 7 dixièmes.

Merci Frabrice

Trident



Utilité o-) ?

Et pour ceux qui croient que les aiguilles ne servent qu’à donner l’heure, c’est ici
http://fr.wikihow.com/utiliser-une-montre-%C3%A0-aiguilles-en-tant-que-boussole

Cartier (Extrait d’une interview de visite d’usine)

Fabrication des aiguilles bleuies, icônes de la marque :  pour obtenir ce bleu, chaque aiguille subit une montée en température ainsi qu'une oxydation, ce qui implique une maîtrise parfaite de la "cuisson" et de l'hygrométrie, d'autant plus que la différence de taille entre l'aiguille d'un chronographe et l'aiguille des minutes implique une traitement différent pour chacune. Traiter une aiguille de 2mm de long de la même façon qu'une aiguille de 15mm ne donnera pas le même résultat. Chaque aiguille subit donc un traitement indépendant et une fois posées sur le carton, elle ont toutes exactement la même couleur, le bleu Cartier. Mais ce qui va me conforter dans l'importance que porte la manufacture à la préservation du patrimoine est que ces aiguilles ont exactement la même couleur que ma Tank Louis Cartier datant des années 70. Chaque étape est donc suivi d'après une charte.

Sources

http://moonphase.fr/decrivez-moi-la-forme-de-ses-aiguilles-je-vous-dirai-la-montre-que-vous-portez/
http://www.fiedler.ch/lexique.php
http://www.la-pratique.com/
http://www.hautehorlogerie.org/fr/encyclopedie/lexique-de-lhorlogerie/s/aiguille/
www.dailymotion.com/video/xfi5vx_waeber-hms-sa-aiguilles-de-montres-fleurier_travel
http://www.aiguilla.ch/home.htm
http://www.bergeon.ch/
http://www.taratec.ch/
http://www.awjonlinetv.com/play.aspx?vid=120 (merci à micromeca)
http://www.msm.ch/horlogerie/fabrication/articles/361206/index3.html
http://www.fabricegueroux.com/Montres-Cartier-une-visite-au-coeur-de-la-Manufacture_a1618.html
http://jqrmag.com/fr/technology-fr/takumi-fre/la-peinture-lumineuse-qui-ne-contient-pas-le-luminova-garantit-votre-securite-dans-la-penombre-delements-radioactifs-numero-1-sur-le-marche-mondial/
http://www.leguidedesmontres.com/fr/collectionneurs/477/radium-le-prochain-scandale-eco-horloger-
http://omegaseamaster.canalblog.com/
http://www.orau.org/ptp/collection/radioluminescent/radioluminescent.htm
